C2T電動排煙天窗是11cj33圖集中的一字形電動采光排煙天窗，其窗扇向上開啟，開啟角度可達90°，排煙效果突出，常用于對消防排煙和防水要求較高的工業建筑。你知道C2T電動排煙天窗是怎么實現消防聯動？怎么接線的嗎?

一、消防聯動控制原理

C2T電動排煙天窗通過電動推桿實現啟閉動作，其消防聯動功能依賴于與火災自動報警系統的無縫對接：

1. 信號觸發：當火災發生時，煙感或溫感探測器將信號傳輸至消防控制中心。

2. 指令傳輸：控制中心通過輸入輸出模塊向天窗電控箱發送開啟指令。

3. 執行動：電控箱接收信號后，驅動電動推桿快速開啟窗扇，確保60秒內完全開啟，形成高效排煙通道。

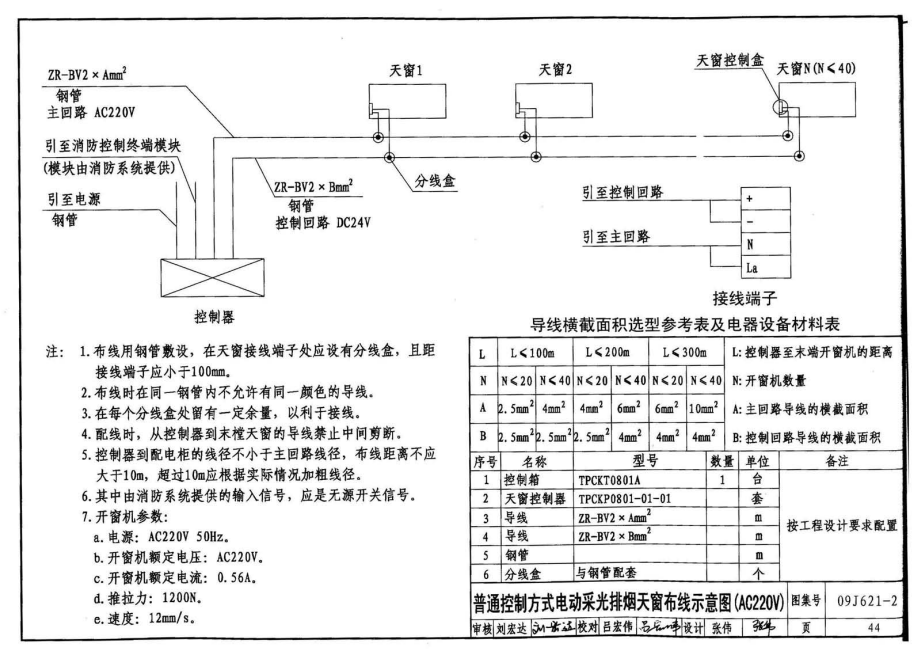

二、天窗接線

接線過程需嚴格遵循09J621-2《電動采光排煙天窗》與11CJ33《通風采光天窗》圖集標準，確保電氣安全與功能穩定：

1. 電源準備：確認電源為AC220V 50HZ，輸出電壓為AC220V +DC24V。

2. 線路布置：布線用鋼管敷設，在天窗接線端子處應設有分線盒，且距接線端子應小于100mm；布線時在同一鋼管內不允許有同一顏色的導線；在每個分線盒處留有一定余量，以利于接線；配線時，從控制器到末樘天窗的導線禁止中間剪斷；控制器到配電柜的線徑不小于主回路線徑，布線距離不應大于10m，超過10m應根據實際情況加粗線徑；從控制器到天窗之間的所有導線均應按先后順序敷設，禁止交叉敷設，并在每個分線盒處留有一定余量，以便于接線；控制回路通訊線RS485應采用屏蔽雙絞線敷設。

C2T電動排煙天窗的消防聯動與接線需嚴格遵循圖集標準，通過科學設計與規范施工保障其可靠性。在工業廠房、物流倉儲等場景中，合理應用該天窗可顯著提升消防安全水平，為人員疏散與火災撲救爭取寶貴時間。
